6 Pin Hirose Connector

pinout

View:

  • Female receptacle/jack viewed from mating face
  • Male plug solder cups viewed from assembly face

Pinout map / wire color map:

  • 1 - RED (N/C)
  • 2 - GRN (DATA)
  • 3 - YEL (SENSE)
  • 4 - BLK (GND)
  • 5 - WHT (N/C)
  • 6 - BLU (N/C)

6 Pin Male Plug Hirose P/N: HR10A-7P-6P(73)

6 Pin Female Jack Hirose P/N: HR10A-7J-6S(73)

Cable Retention Crimp Tool Hirose P/N: HR10A-TC-02

5 Pin Amp Connector

pinout

View:

  • Female receptacle/jack viewed from mating face
  • Male plug solder cups viewed from assembly face

5 Pin Male Plug (silver plated) Amp P/N: T3360001U

5 Pin Male Plug (gold plated) Amp P/N: T3360018U

8 Pin 8P8C Connector

pinout

View:

  • Male plug contacts from mating face

Kenwood Portable Accessory Connector

pinout

View:

  • Female jack contacts from mating face (radio side)

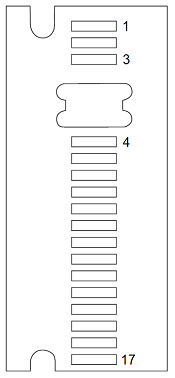

Motorola XTS4000 Accessory Connector

pinout

View:

  • Female jack contacts from mating face (radio side)

15 Pin DSUB Connector (2 row)

pinout

View:

  • Male plug solder cups viewed from assembly face

Harris 9 Pin Portable Accessory Connector

pinout

View:

  • Female jack contacts from mating face (radio side)

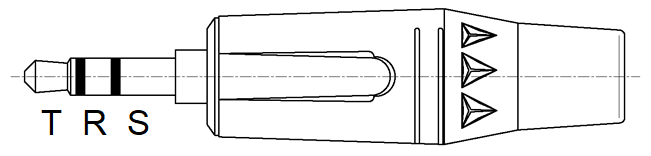

3.5mm TRS Connector

pinout

View:

  • Male plug contacts

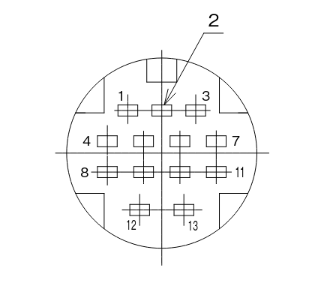

Hirose RP13A-12PA-13SC

pinout

View:

  • Male plug contacts

Hirose Jack to Motorola R2670 (KFDtool AC103A)

  • 6 pin female jack Hirose to 5 pin male plug Amp
  • Equivalent to Motorola TKN8210 cable

Pinout:

  • Amp Pin 1 - Hirose Pin 5
  • Amp Pin 2 - Hirose Pin 1
  • Amp Pin 3 - Hirose Pin 2
  • Amp Pin 4 - Hirose Pin 4
  • Amp Pin 5 - Hirose Pin 4

Hirose Jack to Kenwood KPG-115 Compatible (KFDtool AC104B)

  • 6 pin female jack Hirose to 8 pin male plug 8P8C
  • Equivalent to Kenwood KPG-115 cable

Pinout:

  • 8P8C Pin 1 - Hirose Pin 4
  • 8P8C Pin 2 - Hirose Pin 2
  • 8P8C Pin 5 - (Cathode) Schottky Diode (Anode) - Hirose Pin 2
  • 8P8C Pin 6 - Hirose Pin 4

Hirose Jack to Kenwood KPG-93 Compatible (KFDtool AC106A)

  • 6 pin female jack Hirose to male Kenwood portable accessory connector
  • Equivalent to Kenwood KPG-93 cable

Pinout:

  • Accessory Pin 1 - Hirose Pin 4
  • Accessory Pin 8 - Hirose Pin 4
  • Accessory Pin 10 - Hirose Pin 4
  • Accessory Pin 12 - (Cathode) Schottky Diode (Anode) - Hirose Pin 2
  • Accessory Pin 13 - Hirose Pin 2

Hirose Jack to XTS4000 (KFDtool AC107A)

  • 6 pin female jack Hirose to male Motorola XTS4000 accessory connector
  • Equivalent to Motorola CKN6886/0182297T15 cable

Pinout:

  • Accessory Pin 1 - Hirose Pin 4
  • Accessory Pin 8 - Hirose Pin 4
  • Accessory Pin 9 - Hirose Pin 2
  • Accessory Pin 13 - Remove

Hirose Jack to Aeroflex/IFR 2975 (KFDtool AC108A)

  • 6 pin female jack Hirose to male 15 pin DSUB plug (2 row)
  • Equivalent to Aeroflex/IFR cable 51190/6041-4201-200
  • Backshell must have a low profile due to faceplate protrusion

Pinout:

  • DB15 pin 5 - Hirose Pin 2
  • DB15 pin 7 - Hirose Pin 4
  • DB15 pin 8 - 2k Resistor - Hirose Pin 2
  • DB15 pin 13 - Hirose Pin 2

Hirose Jack to Harris Unity/XL (KFDtool AC109A)

  • 6 pin female jack Hirose to male Harris 9 pin portable accessory connector
  • Equivalent to Harris 12082-0400-A1 cable

Pinout:

  • Accessory Pin 3 - 20k Resistor - Hirose Pin 4
  • Accessory Pin 5 - Hirose Pin 4
  • Accessory Pin 6 - Hirose Pin 2
  • Accessory Pin 9 - Hirose Pin 4

Hirose Jack to 3.5mm Plug (KFDtool AC110A)

  • 6 pin female jack Hirose to male 3.5mm TRS plug

Pinout:

  • TRS Tip - Hirose Pin 2
  • TRS Ring - Hirose Pin 3
  • TRS Sleeve - Hirose Pin 4

Hirose Jack to EF Johnson 5300ES (non-Lightning)

  • 6 pin female jack Hirose to female 13-position Hirose RP13A-12PA-13SC

Pinout:

  • RP13A Pin 1 - Hirose Pin 2
  • RP13A Pin 3 - Hirose Pin 4
  • RP13A Pin 5 - Hirose Pin 4
